水平流超凈工作臺

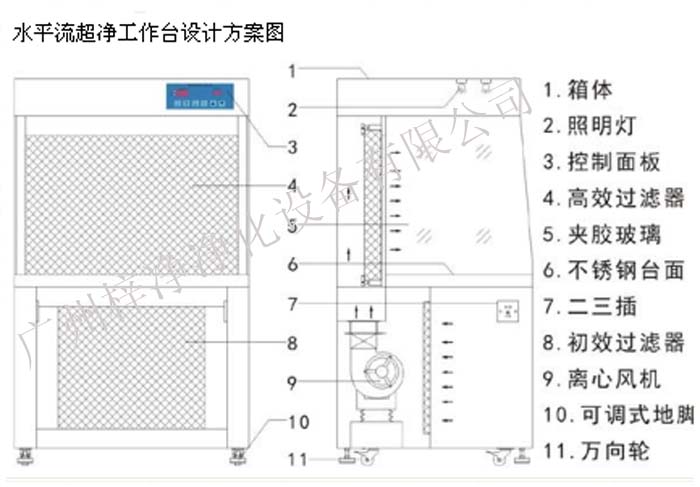

當前位置：首頁 >> 超凈工作臺 >> 正文廣州梓凈所提供的水平流超凈工作臺設計方案圖,質量可靠、規格尺寸齊全,廣州梓凈不僅具有精湛的技術,更有良好的售后服務和優質的解決方案,歡迎您來電咨詢此水平流超凈工作臺產品具體參數及價格等詳細信息。
水平流超凈工作臺通過風機將空氣吸入預過濾器，經由靜壓箱進入高效過濾器過濾，將過濾后的空氣以垂直或水平氣流的狀態送出，使操作區域達到百級潔凈度，保證生產對環境潔凈度的要求。是為了適應現代化工業、光電產業、生物制藥以及科研實驗等領域?qū)植抗ぷ鲄^(qū)域潔凈度的需求而設計的。
水平流超凈工作臺層流送風單元模塊可連接使用，使得水平工作臺廣泛應用潔凈室，潔凈工作臺、潔凈生產線、組裝式潔凈室和層流罩等應用場合。
水平流超凈工作臺它是一種提供局部高潔環境通用性較強的空氣化設備，它的使用對改善工藝條件有良好效果，提高產品質量和增大成品率。
水平流超凈工作臺用途 ：
水平流超凈工作臺廣泛適用使用于電子、國防精密儀器它、儀表、生物制藥、食品、無菌微生物檢驗、植物組培接種等行業等需要局部潔凈工作環境的科研和生產部門。
水平流超凈工作臺工作原理：
水平流超凈工作臺室內空氣經預過濾器初效過濾器，由小型離心風機壓入靜壓箱，再經空氣高效過濾器二級過濾，從空氣高效過濾器出風面吹出的潔凈氣流具有一定的和均勻的斷面風速，可以排除工作區原來的空氣，將塵埃顆粒和生物顆粒帶走，以形成無菌的高潔凈的工作環境。
1、水平流超凈工作臺由兩獨立的控制部件組成，即主控板ACPU和由繼電器輸出組成的OUT板，操作鍵附在控制器的貼膜上。
2、水平流超凈工作臺控制器的9V電源由用于提供風機工作的單相自藕變壓器的初級一繞組提供。
3、水平流超凈工作臺控制面板由指示等、觸摸鍵和風機運行狀態面發光器件組成。
4、水平流超凈工作臺面板上用一組發光管來指示風量的大小，共控制六檔不同的風量，其顯示是以順序以此遞增，每一檔風量狀態位由若干個發光單元構成。
5、水平流超凈工作臺面板上有“照明和“殺菌兩路開關輸出指示。
6、水平流超凈工作臺觸摸鍵有三個：
(1)用于控制總風機開關的“開啟/停止鍵，此鍵為反復鍵；
(2)用于控制風量遞減的“風量調整鍵；
(3)用于控制照明輸出的“照明鍵；
(4)用于控制殺菌輸出的“殺菌鍵；
7、超凈工作臺初上電時，在無任何輕觸鍵操作的情況下，電源指示等不停地閃亮，狀態位指示燈以二位為一單元循環掃描。其他無任何指示輸出。
8、超凈工作臺按動“開啟/停止鍵，電源指示燈不停地常亮，控制風量以最低檔速度輸出。
9、水平流超凈工作臺只有在“風機打開情況下，才可以通過操作“風量調整鍵進行對風量的輸出進行調整。
10、水平流超凈工作臺風量控制是靠控制風機運行的電壓實現的，風量狀態位顯示器件表示送風風機按遞增順序的六檔速度，亦即控制風量的相應遞增。
在一次按動“風量調整鍵時，為繼電器KA1吸合，狀態位指示的綠色發光器件的顯示到相應的指示位，即輸出電壓為“150V；再一次按動“風量調整鍵，繼電器KA1釋放，繼電器KA2吸合，同時，狀態位發光器件再向前顯示遞增一狀態位。
二次按動“風量調整鍵，繼電器KA2釋放，繼電器KA3吸合，相應地狀態位發光器件向前顯示到三位。以此類推，在第六次按動“風量調整鍵，繼電器KA6吸合，繼電器KA5釋放，發光器件顯示到“220V狀態位上的共二十個發光單元發出綠光。
11、在繼電器KA6輸出，“220V狀態位上的共二十個發光單元顯示時，表明所控制的最大風量，此時繼續按動“風量調整鍵，控制輸出將再一次返回第一步，如此反復循環。
12、任一個風量單位（輸出一定的電壓值）有輸出時，按動“開啟/停止鍵，控制輸出、顯示位將關閉。
13、繼電器KA1、KA2、KA3、KA4、KA5、KA6輸出互鎖，在其中的任一路有輸出時，其他五路相應關閉。
14、“照明和“殺菌是兩個彼此獨立的控制開關，在任意情況下，可以按動其“照明鍵，打開或關閉照明輸出，和按動“殺菌鍵打開或關閉殺菌輸出，此兩鍵均為功能反復鍵。
15、BCPU板與OUT通過一個長800mm的十芯電纜線相連接，OUT板的變壓器固定在固定架上。其之間以接插端子相連接。
16、控制器斷電后再上電的時間間隔不應小于5秒，否則會引起風機誤動作。
17、控制器面板長為130mm，寬度為75mm。
水平流超凈工作臺維修：
1、根據環境的潔凈度，定期將初效過濾器中的濾料拆下清洗，時間間隔一般3~6個月。
2、風機組電壓調至更大時，工作區平均風速仍達不到技術參數指標時，則需更換空氣高效過濾器。
3、換過濾器時，先打開送風體頂部的預濾器，然后取下風機板，更換時應注意過濾器的箭頭標志，箭頭指向即為層流方向。
4、更換過濾器后，應用測塵儀檢查四周邊密封是否良好，調節風機組電壓，使工作區平均風速保持在0.4m/s±20%范圍內，用測塵儀檢查凈化效率。
5、電器件安裝在箱體右側面，如有電氣故障可參照電原理圖、電接線圖予以修理。
安裝使用前必須切斷220V交流電源，否則會導致危險！
安裝及維護人員必須是經過嚴格培訓的電氣技術人員！
電源進線必須串接相應的保險絲，外殼接大地以保證其工作安全和可靠！

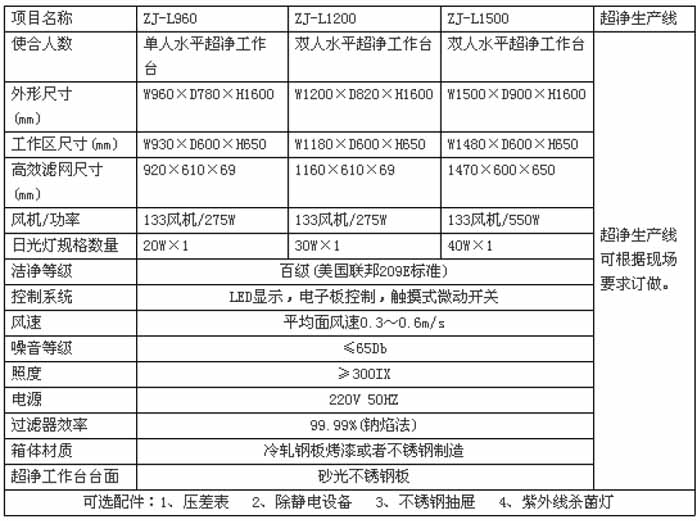

水平流超凈工作臺規格尺寸及主要技術參數：
水平流超凈工作臺結構特點：
本設備采用優質鋼板折彎、拼裝焊接而成。送風體內裝有新型無紡布預過濾器、超細玻璃纖維濾料制造的空氣高效過濾器，小型低噪音變速離心風機等電器元件，并設有移動萬向腳輪。設備具有結構簡單，外形美觀等優點。
本設備采用變風量的風機系統，通過調節離心風機的輸入電壓，從而改變其工況，使用風面的平均風速始終保持在理想的范圍內，有效地延長設備的主要部件—高效過濾器的使用壽命，降低設備的運行費用，本設備還設有紫外線殺菌裝置。
超凈工作臺安裝：
1、本設備應按裝在各級凈化廠房或密封空調廠房?jī)?nèi)。
2、本設備安裝地點應遠離高速塵源和震源。
3、安裝后必須對設備內部及其周圍環境用超凈真空吸塵器或不產生纖維的工具認真進行清洗。
4、安裝清洗完畢后，可用QDF-2型熱球式電風速計測量?jī)艋ぷ鲄^(qū)平均風速。當平均風速＜0.32m/s時，調高調壓器電壓，加大風機輸入電壓；反之，當平均風速＞0.48m/s時，調低調壓器電壓，減小風機輸入電壓，直至平均風速保持在0.4m/s±20%理想范圍內，才可使用。
水平流超凈工作臺使用：
1、使用前應提前30分鐘打開紫外線殺菌燈，處理凈化工作區內工作臺表面積累的微生物，20分鐘后關閉殺菌燈，啟動送風機。
2、臺面上不要存放不必要的物品，以保持工作區的潔凈氣流不受干擾。
3、定期（一般二月一次）用QDF-2型熱球式電風速計測量工作區平均風速，如發現不符合要求，可調節風機供電電壓，使工作臺處于更好工況。
4、本設備可供一人操作（單人單面工作臺），也可供二人操作（單人雙面工作臺）。
垂直流超凈工作臺和水平流超凈工作臺有什么區別？
超凈工作臺根據氣流的方向分為垂直流超凈工作臺和水平流超凈工作臺，垂直流工作臺風機在頂部，噪音較大，風垂直吹多用在醫藥工程，垂直流風保證人的身體健康；水平流工作臺噪音較小，風向往外，多用在電子行業。
1、水平層流超凈工作臺：是一種通用性較強的局部潔凈工作臺，它廣泛用于電子、國防、精密儀器、儀表、制藥行業等。
2、垂直層流超凈工作臺：垂直單向流超凈工作臺廣泛應用于需要局部潔凈的區域。實驗室、生物制藥、光電產業、微電子、硬盤制造等領域。
水平送風與垂直送風工作臺都能滿足實驗需要，所要考慮的就是氣流流型（根據實驗看哪種送風形式對實驗影響最?。?。
一般都是用垂直的；垂直送風的也就是垂直向下吹，垂直流形，準閉合式臺面，可有效防止外部合流透入及操作異味對人體的刺激。如果在工作臺里放顯微鏡，那垂直送風的氣流會被顯微鏡阻擋，這種情況就要選擇水平風；但一般的實驗都用垂直的，玻璃門一般都是上下移動的?？偟膩?lái)說，水平與垂直送風不存在明顯的優劣之分，根據實驗要求選擇合適的類型。
